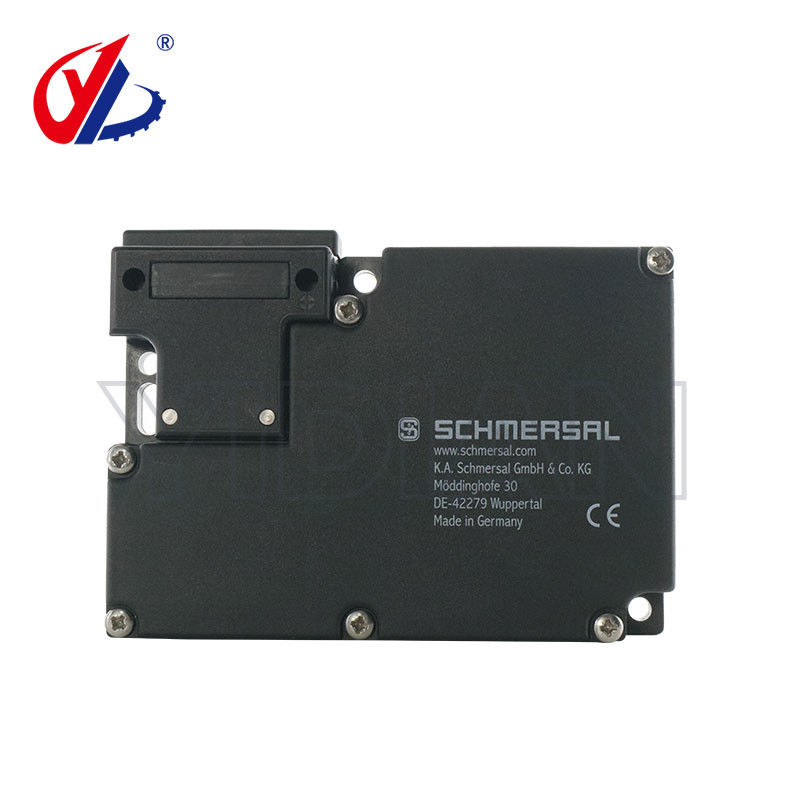

4008321206 Solenoïde sluitingsveiligheidsschakelaar AZM161CC-12/12RKEU-024

4008321206 Veiligheidscomponent Schmersal Solenoïde-sloten veiligheidsschakelaar AZM161CC-12/12RKEU-024 Houtbewerkingsmachines Gereedschappen en onderdelen voor Homag-machines

Productbeschrijving

De AZM161-serie is ontworpen voor machines/werkcellen, waarbij de toegang tot een gevaarlijk werkgebied moet worden gecontroleerd totdat er veilige omstandigheden bestaan.Hun magnetische sluiting functie maakt het mogelijk een machine beveiliging te vergrendelen tot gevaarlijke omstandighedenDe magnetische vergrendeling kan worden bediend door een tijdvertraging, een bewegingsmelder, een positiesensor of een ander geschikt onderdeel.

Het apparaat is voorzien van onafhankelijke actuatorsleutel (bescherming) en magnetische aansluitingscontacten.Er is een mechanische koppeling die voorkomt dat de magnetische positie van de contacten verandert, tenzij de sleutel is ingebracht (bescherming gesloten).

De AZM161 bestaat uit een elektromechanische veiligheidssluitingsschakelaar met “positive-break” NC-contacten en een aandrijflijn.

NO- en 2 NC-contakten voor het controleren van het sluiten van magnetronen, en een handmatig ontgrendelingsapparaat ter ondersteuning van de installatie en voor gebruik in geval van stroomstoring (bij

met behulp van het “ontgrendeling door magnetron”-model).

Productgegevens

Productbewerking

De AZM161 elektromechanische veiligheidsschakelaar bestaat uit een robuust mechanisme voor het vergrendelen van de schakelaar en een geometrisch unieke vergrendelingssleutel.De schakelaarsleutel is meestal gemonteerd op een draagbare machinebeschermer.

Wanneer de afscherming is gesloten, wordt de aansturingssleutel in positie gehouden door het magnetisch sluitmechanisme.De afscherming mag alleen worden geopend door het magnetisch sluitmechanisme aan of uit te schakelen (afhankelijk van het model)..

Bij het openen van de beveiliging worden de NC-contacten van de schakelaar door een directe (niet-vasthoudende) mechanische koppeling met de aansturingssleutel gedwongen te openen.De NO-contacten sluiten na verwijdering van de sleutel.

De machine mag niet starten totdat de aansturingssleutel is ingebracht (de afscherming is gesloten) en de magnetron is vergrendeld in de gesloten positie.

Kenmerken en voordelen

• Solenoïde-vergrendelingsontwerp... controleert de toegang tot gevaarlijke gebieden totdat er veilige omstandigheden bestaan.

• Zeer manipulatiebestendige... moeilijk te verwijderen met eenvoudige gereedschappen, tape, gebogen draden, enz. Vermindert de aansprakelijkheid.

• “Positive-break” NC-contacten... zorgen voor een onderbreking van het circuit bij het verwijderen van de aandrijflijn.

• Voorwaardelijke uitgangen “veilig”... de aansturingssleutel moet volledig ingebracht zijn en de magnetron moet worden aangezet om de sleutel te vergrendelen voordat het veiligheidssignaal “gesloten” wordt gegeven.

• Waterdicht ontwerp... voldoet aan IP67 milieueisen.

• Hoogwaardige, roestvrij staal aandrijflijn... verdraagt mechanisch misbruik zonder schade.

• Robuuste, corrosiebestendige behuizing... verdraagt vijandige omgevingen.

• Vier optionele toegangsplaatsen voor sleutels bieden flexibiliteit bij de installatie.

• Onafhankelijke actuator-sleutelpositie en vergrendelingsspeldpositiecontracten... zorgen voor een hogere mate van veiligheid.

• Verkrijgbaar in de modellen “solenoïde-vergrendeling” en “solenoidunlocking”... voor veelzijdigheid van de toepassing.

• Voldoet aan de strenge normen van de veiligheidsorganisaties... IEC, BG, UL en CSA.

• Een ruime keuze aan accessoires... om aan de verschillende toepassingsvereisten te voldoen.
